賽科J-SAP-SCM20型手動火災報警按鈕尺寸及安裝接線
來源：消防維保 時間：2018-11-09 14:17:05
l 外形及安裝尺寸

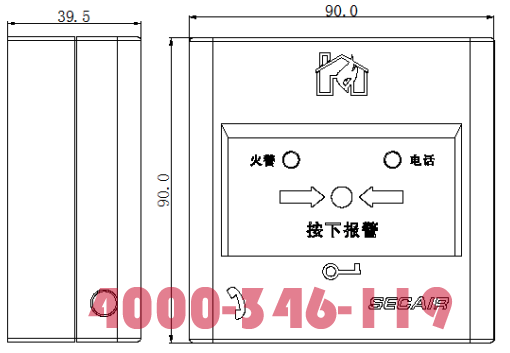

J-SAP-SCM20型手動火災報警按鈕的外觀及安裝尺寸
安裝
手動火災報警按鈕應該安裝在明顯和便于操作的墻上，距地高度1.3~1.5m，安裝應牢固，不得傾斜，應防止水濺、水淋；外接導線應該留有0.10m的余量，且在端部應有明顯標志。
l 用M4螺釘將底座J-SCM07（根據標識“↑”確定安裝方向）固定在預埋的接線盒上或安裝位置上；
l 采用ZR-RVS-2*1.5mm2雙絞線分別從底座的進線孔中穿入接在S+、S-端子上，不分極性；
l 使用編碼器對其設置地址（1-200）；
l 將手動火災報警按鈕裝在底座上即可；
接線
手動火災報警按鈕的接線示意圖如圖
“S+”、“S-”為總線端子，接入火災報警控制器；“T+”、“T-”為對講電話接線端子，可根據需要接入消防電話主機。
